「リングスリーブのサイズと刻印、どっちだったっけ……」
現場で親方の視線を感じながら、あるいは技能試験の制限時間に追われながら、冷や汗をかいた経験はありませんか？
テキストにあるスケア（ｍｍ²）計算は、正確ですが時間がかかり、凡ミスの原因にもなります。
そこで、僕が現場と試験で使い倒している**「計算不要」の神解法【電工クエスト式・点数判定術】**を公開します。この1枚のイラストが、あなたの「圧着の不安」をゼロにします。

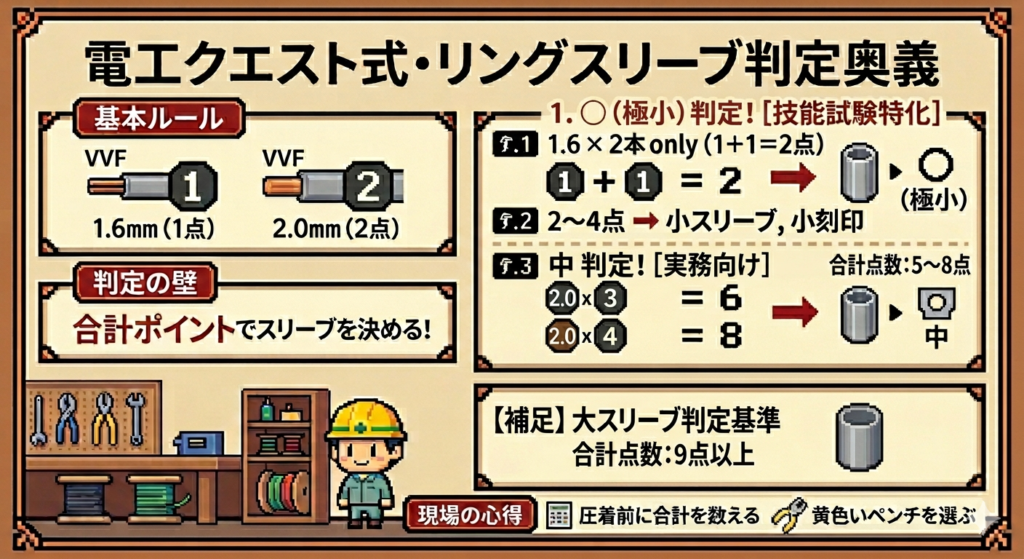

【奥義】電工クエスト式・点数判定術
使い方は驚くほど簡単。電線を「点数」に置き換えて足すだけです。
ステップ①：太さを「点数」に変換
- 1.6mm → 1点
- 2.0mm → 2点
ステップ②：合計点でサイズと刻印を即決！
イラストのパネルを上から順にチェックするだけ。
- ○（極小）判定！：1.6mm × 2本（1+1=2点） のとき。
- 小 判定！：合計 2～4点（※1.6×2本以外）。
- 中 判定！：合計 5～8点。
- 【補足】大 判定：合計 9点以上。
⚠️【絶対厳守】
**「1.6mm × 2本」だけは、点数は2点ですが刻印は「○（極小）」**です。
これを「小」で打つと一発不合格（欠陥）になるので、ここだけは心臓に刻んでください。
【深掘り】なぜ「点数」で判定できるのか？（スケア計算の理論）
「裏技はわかったけど、理屈がわからないと不安……」という方のために、理論的根拠を解説します。実はこれ、断面積（スケア）計算の簡略化なんです。
電線の正確な断面積（スケア）
本来、リングスリーブは接続する電線の断面積の合計（ｍｍ²）で選びます。
- 直径1.6mm ≒ 断面積2.0mm²
- 直径2.0mm ≒ 断面積3.5ｍｍ² （実際は 3.14 ですが、安全のため 3.5 扱いです）
驚きの「点数 ＝ スケア ÷ 2」
お気づきでしょうか？
点数を2倍すると、ほぼ本来のスケア（sq,ｍｍ²）になります。
- 1点 × 2 ＝ 2.0ｍｍ²
- 2点 × 2 ＝ 4.0ｍｍ² （3.5 より少し大きいので安全側）
つまり、点数の合計を2倍すれば、本来のスケア合計が概算できるという仕組みです。
【実務編】CVケーブル（より線）が混ざった時の拡張パッチ
現場では、VVF（単線）だけでなく、CVケーブルなどの「より線」が出てくることもあります。その場合も、この点数計算に当てはめるだけでOKです。
より線の点数換算ルール
**「スケア（sq）を半分にする」**だけで点数になります。
- 2.0ｍｍ²（2sq） ⇒ 1点
- 3.5ｍｍ²（3.5sq） ⇒ 1.75点 ≈ 2点
- 5.5ｍｍ²（5.5sq） ⇒ 2.75点 ≈ 3点
- 8.0ｍｍ²（8sq） ⇒ 4点
現場シミュレーション
例：「2.0mm × 2本」 ＋ 「5.5sq × 1本」 を接続する場合
- 点数計算：2点 ＋ 2点 ＋ 3点 ＝ 合計 7点
- 判定：5～8点の範囲なので 「中スリーブ（刻印：中）」
スケア計算（3.5 + 3.5 + 5.5 = 12.5ｍｍ²）をするよりも圧倒的に早く、ミスも防げます。
まとめ：知識は「武器」ではなく「魔法」にしよう
かつて管理職だった頃、僕は膨大な資料と数字をこねくり回していました。でも現場では、そんな時間は1秒もありません。
「1.6は1点、2.0は2点、5.5sqは3点」
この魔法の数字さえ覚えておけば、あなたは計算に脳のリソースを使わず、目の前の「綺麗な結線」に集中できるようになります。
この記事のイラストをスマホに保存して、現場というダンジョン、あるいは技能試験というボス戦に挑んでください。応援しています！
