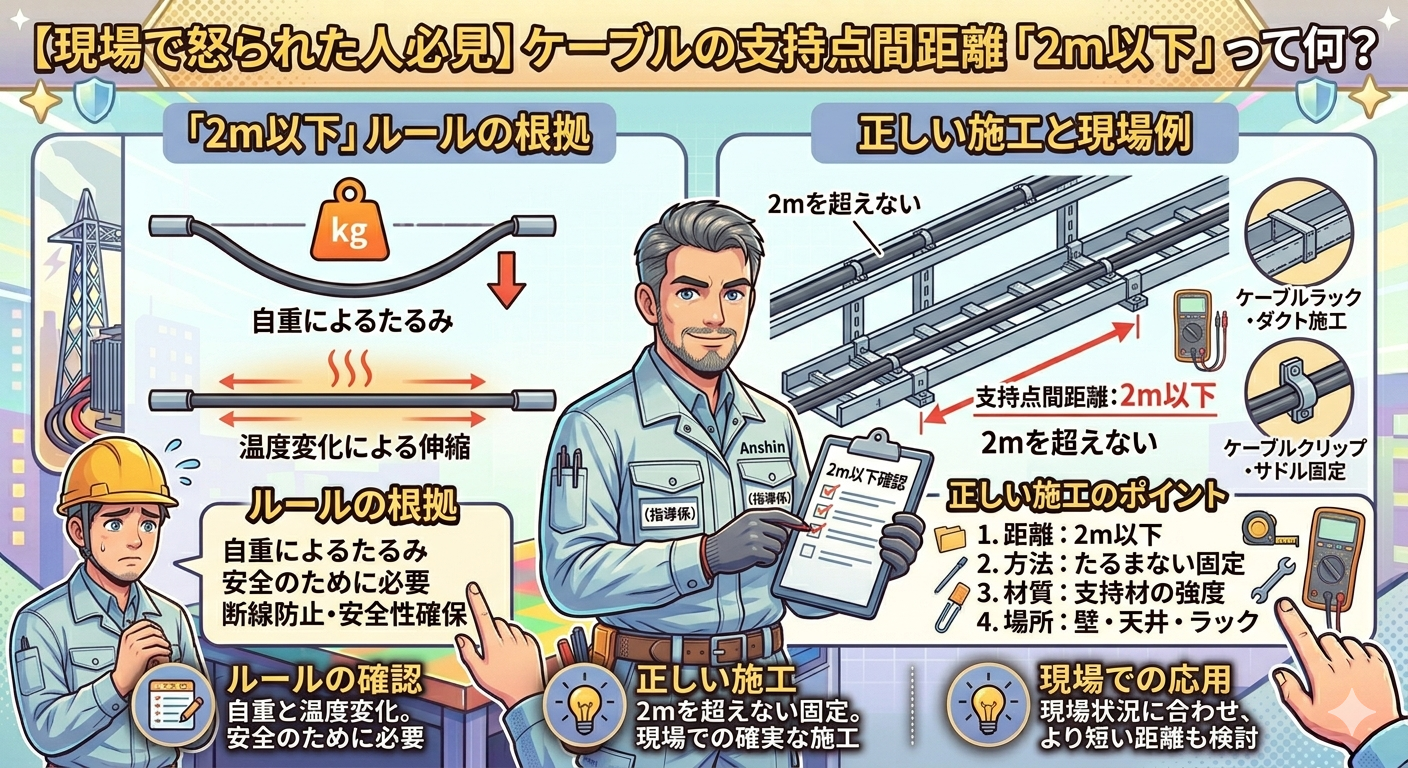

【現場で怒られた人必見】ケーブルの支持点間距離「2m以下」って何？ルールの根拠と正しい施工を解説

「そこ、支持点間距離が空きすぎ！」

現場で一度はこう怒られた経験、ありませんか？

でも、怒られた瞬間はなんとなく「はい、すみません」で流してしまって、なぜダメなのかをちゃんと理解しないまま次の現場に行く。そのループを続けると、また同じ指摘を受けることになります。

この記事では「支持点間の距離を2m以下にする」というルールの根拠と、現場で即実践できる正しい施工方法を解説します。怒られた翌日から動けるようになることが目標です。

そもそも「支持点間距離」とは何か

ケーブルを壁や天井に固定するとき、固定する点と点の間隔のことを「支持点間距離」といいます。

要するに、**「ケーブルを留めるクリップやサドルの間隔」**のことです。

この間隔が広すぎると、ケーブルが自重でたわんで垂れ下がります。見た目が悪いだけでなく、ケーブルに継続的なストレスがかかり、長期的に被覆の損傷につながります。

内線規程および電気設備技術基準により、工事の種類ごとに支持点間距離の上限が決められています。

現場で最もよく指摘されるのが「ケーブル工事の水平布設：2m以下」です。VVFケーブルを天井や壁に沿わせて引くときのルールですね。

「なんとなく2mと覚える」のではなく、根拠を知っておくと応用が効きます。

支持点間距離の制限には2つの理由があります。

①ケーブルのたわみによる被覆損傷の防止 ケーブルは自重があります。支持点間が広くなるほどたわみが大きくなり、その部分のケーブルに継続的な曲げ応力がかかります。長期間放置すると被覆が劣化し、最悪の場合は漏電・地絡の原因になります。

②地震・振動による移動の防止 固定点が少ないと、地震や振動でケーブルが大きく揺れます。他の配管や構造物に干渉して被覆が傷つくリスクがあります。

正直に言うと、「2m以下」のルールが完璧に守られているのは新築工事くらいです。

改修工事や既存建物の増設工事では、ビニールテープで引っかけてあるだけ、あるいはインシュロック（結束バンド）で適当に留めてあるだけの配線が山ほど出てきます。

撤去工事のとき、インシュロックで他の配管にぐるぐる巻きにされているケーブルを引っ張っても全然抜けない、という経験は現役電工なら誰でも一度はあるはずです。

「前の職人がいい加減だったから」で終わらせずに、自分がやる工事だけは正しくやる。それが積み重なって信頼になります。

新人のうちに正しい施工を体に染み込ませておけば、後から直す手間も、怒られる回数も減ります。

ケーブルの支持に使う材料は主に以下の3つです。

①ステープル（ケーブルクリップ） VVFケーブルの固定に最もよく使います。木材や石膏ボードへの固定に向いています。打ち込みすぎてケーブルを潰さないように注意してください。

②サドル 金属管や合成樹脂管の固定に使います。ビス止めで確実に固定できます。コンクリート面への固定にはカールプラグと組み合わせます。

③インシュロック（結束バンド） ケーブルラックや配管への仮固定に使います。ただし、インシュロックだけでの支持は強度が不十分なケースもあるため、本固定にはサドルやクリップを使うのが基本です。

第2種電気工事士の筆記試験でも、支持点間距離は出題されます。覚えておくべきポイントは以下の通りです。

「PF管は1m、ケーブルは2m、垂直は6m」という組み合わせで頭に入れておくと混乱しません。
